Testando o banco de registradores do RISC-V

O objetivo desta simulação é escrever um test bench para testar o banco de registradores do RISC-V. Ele possui duas portas de leitura (1 e 2) e uma de escrita (3), totalmente independentes. Para fazer as leituras, são informados os endereços ra1 e ra2 (r*ead address) e retornam os valores rd1 e rd2 (read data) respectivamente. A escrita é síncrona na subida do clk, para a qual é necessário informar o endereço desejado em wa3 (write address), o dado a ser gravado em wd3 (write data) e ainda habilitar a escrita we3 (write e*nable). Sua descrição em Verilog está a seguir (note que a questão do registrador $zero é tratada nas leituras e não na escrita):

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
module regfile(
    input clk, we3,
    input [4:0] ra1, ra2, wa3,
    input [31:0] wd3,
    output [31:0] rd1, rd2);

    reg [31:0] rf [0:31];

    always@(posedge clk)
        if (we3)
            rf[wa3] <= wd3;

    assign rd1 = (ra1 != 0) ? rf[ra1] : 0;
    assign rd2 = (ra2 != 0) ? rf[ra2] : 0;
endmodule

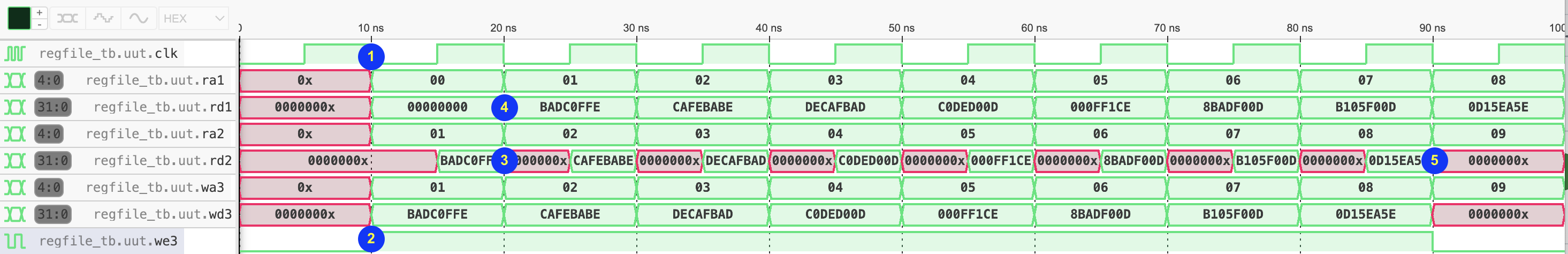

O teste consiste em escrever uma sequência de palavras fornecida nos registradores de $x1 a $x8 e enquanto as lê de volta, respeitando as seguintes regras: 1. Todos os endereços e dados só devem ser modificados nas bordas de descida do clk; 1. O write enable só pode ser ativado durante escritas válidas; 1. Na porta 2 é lido o mesmo registrador da escrita (note que o valor troca no momento da subida do clk); 1. Na porta 1 é lido o registrador anterior, gravado um ciclo antes (note que o registrador zero já tem o valor definido); 1. Os demais registradores, que não forem escritos, permanecem indefinidos.

Você pode informar cada estímulo manualmente ou automatizar com um loop for ou ainda a cada @(negedge clk).
