Introdução ao kit de FPGA

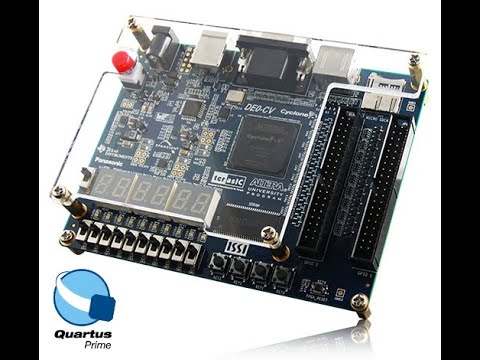

Primeiros passos no Intel/Altera Quartus Prime 23.1std com o kit de FPGA da Terasic DE0-CV)

Neste laboratório, teremos o primeiro contato com o kit de FPGAs usado durante o curso.

⚠️ Notar que os procedimentos adotados aqui dependem do fabricante/kit e do sistema operacional usados.

Os arquivos usados, que precisam estar organizados desta forma, são os seguintes:

1
2
3
4
5
6
├── 01_demo          # diretório / pasta
│   ├── README.md    # este arquivo
│   └── top.v        # implementação do circuito
├── DE0_CV.qsf       # arquivo de pinos da placa DE0_CV
├── Makefile         # arquivo do make (usado no Linux)
└── make_wannabe.bat # arquivo batch (usado no Windows)

Você pode obtê-los clonando este repositório ou baixando e descompactando um arquivo .zip dele.

Nosso arquivo Verilog é muito simples:

1
2
3
4
5
6
module top(
    input [9:0] SW,
    output [9:0] LEDR);

    assign LEDR = SW;
endmodule

Ele apenas atribui a saida LEDR, que aciona os 💡LEDs da placa, usando a entrada SW, relativa aos switch buttons. Como ambos são vetores (veremos o que isso significa mais adiante), cada botão irá acionar um LED independentemente. Os nomes escolhidos para as entradas (input) e saídas (output) são importantes, pois no arquivo de pinos da placa encontramos o seguinte:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
set_location_assignment PIN_AA2 -to LEDR[0]
set_location_assignment PIN_AA1 -to LEDR[1]
set_location_assignment PIN_W2 -to LEDR[2]
set_location_assignment PIN_Y3 -to LEDR[3]
set_location_assignment PIN_N2 -to LEDR[4]
set_location_assignment PIN_N1 -to LEDR[5]
set_location_assignment PIN_U2 -to LEDR[6]
set_location_assignment PIN_U1 -to LEDR[7]
set_location_assignment PIN_L2 -to LEDR[8]
set_location_assignment PIN_L1 -to LEDR[9]

set_location_assignment PIN_U13 -to SW[0]
set_location_assignment PIN_V13 -to SW[1]
set_location_assignment PIN_T13 -to SW[2]
set_location_assignment PIN_T12 -to SW[3]
set_location_assignment PIN_AA15 -to SW[4]
set_location_assignment PIN_AB15 -to SW[5]
set_location_assignment PIN_AA14 -to SW[6]
set_location_assignment PIN_AA13 -to SW[7]
set_location_assignment PIN_AB13 -to SW[8]
set_location_assignment PIN_AB12 -to SW[9]

Altera / Intel®

Quartus II (Windows)

Para fazer o laboratório usando linha de comandos (recomendado), pressione ⊞ Win+R, digite cmd e pressione Enter para abrir o Promp de Comandos. Em sua janela, digite a sequência de comandos a seguir, considerando o seu caminho para a pasta:

1
2
cd C:\Users\aluno\Downloads\ld\labs\01_demo
..\make_wannabe.bat

Neste vídeo eu mostro como criar um projeto usando a interface gráfica da ferramenta e também usando linhas de comando.

⚠️Notar que os procedimentos podem variar de acordo com a versão da ferramenta usada.

Referências
