Test bench

Nesta prática vamos usar o Icarus Verilog para fazer uma simulação e apresentar o seu resultado na console e no GTKWave ou WaveTrace.

Instalação

Abra um terminal no Linux e digite o seguinte comando para instalar os pacotes necessários:

sudo apt update && sudo apt install iverilog gtkwave

Comandos básicos

Clonando o repositório

O comando a seguir criará uma cópia local do repositório:

git clone https://github.com/menotti/ld.git

Acessando um diretório

Para acessar o diretório da prática digite:

cd ld/labs/03_leds

Ao digitar o caminho desejado, você pode usar a tecla TAB para completá-lo automaticamente.

Fazendo a implementação da função

A implementação original da função apenas liga cada switch com o respectivo LED.

1
2
3
4
5
6
7
module top(
    input [3:0] sw,
    output [3:0] led);

    assign led = sw;
    //assign led[0] = ~sw[0];
endmodule

Use a sintaxe do comentário para atribuir cada LED com sua respectiva função, conforme apresentado no diagrama esquemático:

Diagrama do circuito

Inspecionando o test bench (tb_top.v)

O test bench a seguir instancia o módulo a ser testado (dut) e o estimula com todas as combinações possíveis de entrada.

Observe que para as entradas sw criamos um reg, pois precisamos atribuir valores a elas. Já para as saídas led precisamos apenas de fios wire para receber os valores calculado internamente.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
module tb_top;
    wire [3:0] led;
    reg [3:0] sw;

    integer i;
    reg [11:0] bancada = 12'hF7F; // Modificar

    top dut(sw, led);

    initial
    begin
        $dumpfile("dump.vcd");
        $dumpvars(0);

        $display("Linhas totais: %0d", 2**$bits(led));
        $monitor("%b %b", sw, led);

        for (i = 0; i < (2**$bits(led)); i++)
            #10 sw = i;
        #10 $finish;
    end
endmodule

Inspecionando o Makefile

1
2
3
4
5
6
7
CC = iverilog
FLAGS = -Wall
VIEWER = gtkwave
all: *.v
    $(CC) $(FLAGS) *.v
    vvp a.out
    $(VIEWER) dump.vcd config.gtkw

Saída esperada (make)

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
menotti@vlab:~/Workspace/ld/labs/03_leds$ make
iverilog  -Wall *.v
vvp a.out
VCD info: dumpfile dump.vcd opened for output.
Linhas totais: 16
                   0 xxxx xxxx
                  10 0000 0001
                  20 0001 0000
                  30 0010 0111
                  40 0011 0110
                  50 0100 0001
                  60 0101 0000
                  70 0110 0001
                  80 0111 0000
                  90 1000 0001
                 100 1001 0000
                 110 1010 0111
                 120 1011 0110
                 130 1100 1101
                 140 1101 1100
                 150 1110 1101
                 160 1111 1100
gtkwave dump.vcd config.gtkw

GTKWave Analyzer v3.3.104 (w)1999-2020 BSI

[0] start time.
[170] end time.

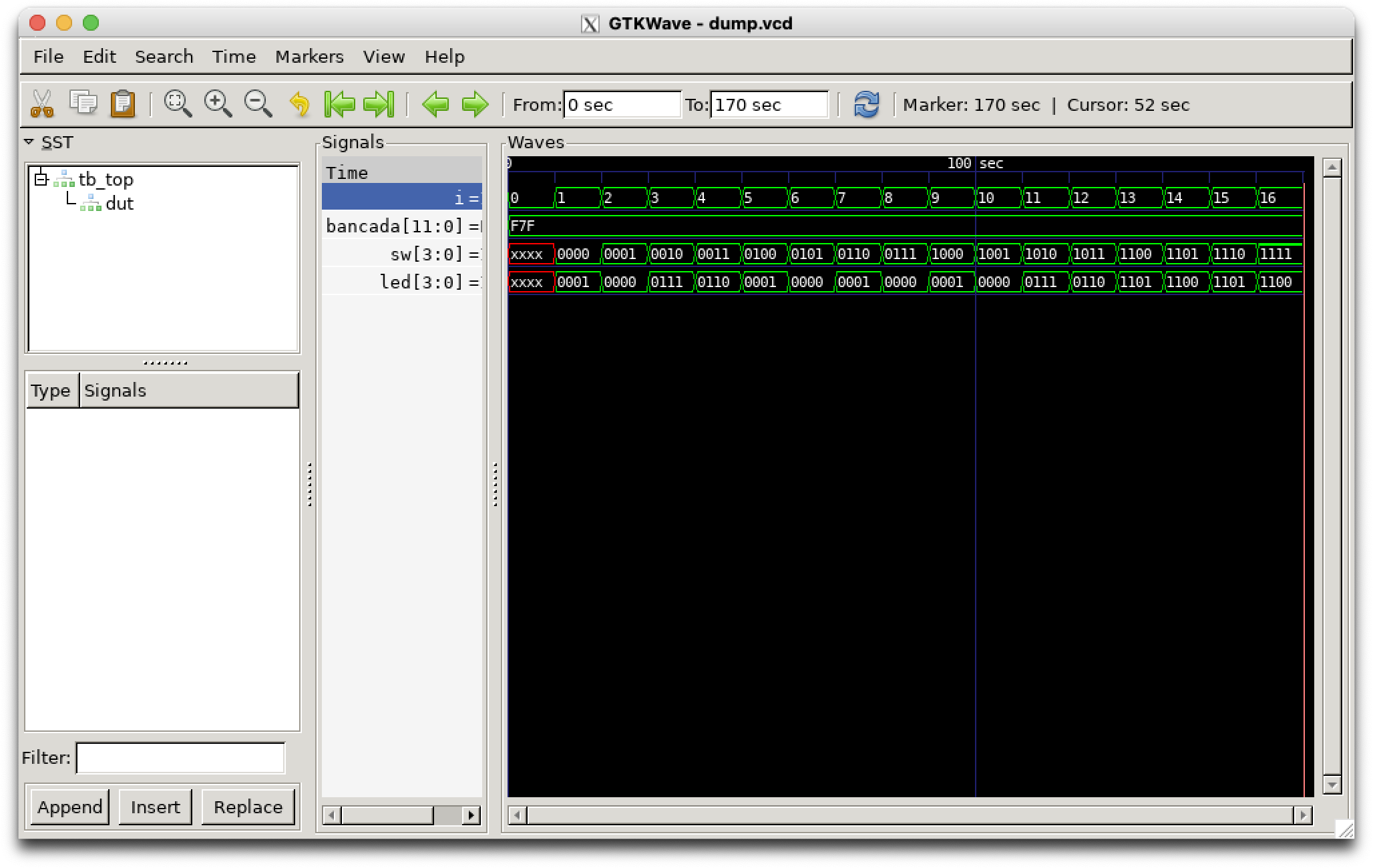

Imagem da simulação

Imagem da simulação
