Comparando duas funções lógica equivalentes (POS e SOP)

O objetivo deste laboratório é comparar duas implementações equivalentes de uma mesma função lógica. A partir do módulo fornecido (POS), implemente um equivalente na forma de SOP. Depois coloque ambos no kit FPGA para comparar suas saídas.

Funcionamento

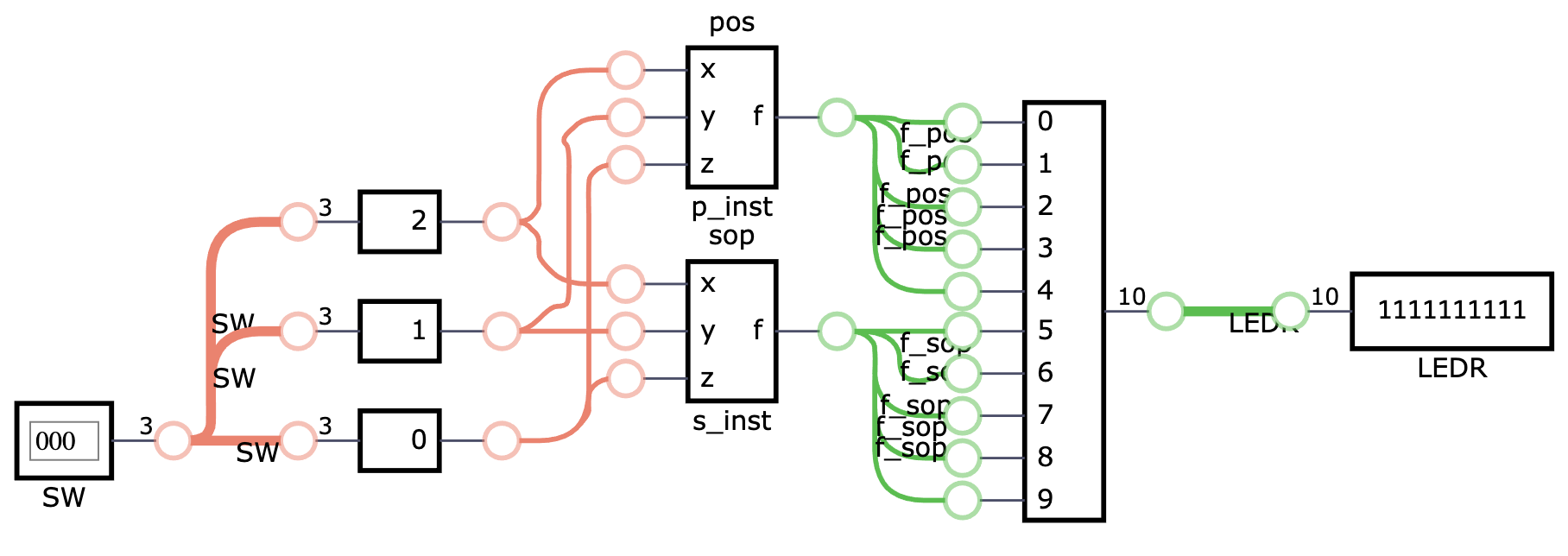

As entradas das funções lógicas devem ser atribuidas aos mesmos switches de 2 a 0 na placa, para que as funções lógicas recebam sempre as mesmas entradas.

Suas saídas devem ser atribuidas aos LEDs, de forma que a metade deles receba o resultado de uma função e a outra metade receba o resultado da outra. Use o operador de replicação {{}} para acender mais de um LED a partir do mesmo drive.
