Simulação temporal

Descrição

Este laboratório consiste na comparação de dois tipos de somadores em circuitos digitais: o Ripple Carry Adder (RCA) e o Carry Lookahead Adder (CLA). O objetivo é analisar a eficiência de tempo de ambos os módulos por meio da simulação que considera o atraso de propagação do sinal elétrico no dispositivo escolhido.

Módulos a serem testados

• Ripple Carry Adder (RCA): Este módulo realiza a adição de dois números binários, propagando o carry de bit a bit. Embora seja simples de implementar, sua eficiência diminui à medida que aumenta o número de bits.

• Carry Lookahead Adder (CLA): Este módulo melhora a velocidade da adição ao calcular os carries de forma antecipada, permitindo uma adição mais rápida em comparação com o RCA.

Resultados Esperados

O desempenho dos dois módulos deve ser testado e os tempos de execução registrados. O gráfico abaixo ilustra a comparação dos tempos de execução para diferentes larguras de bits.

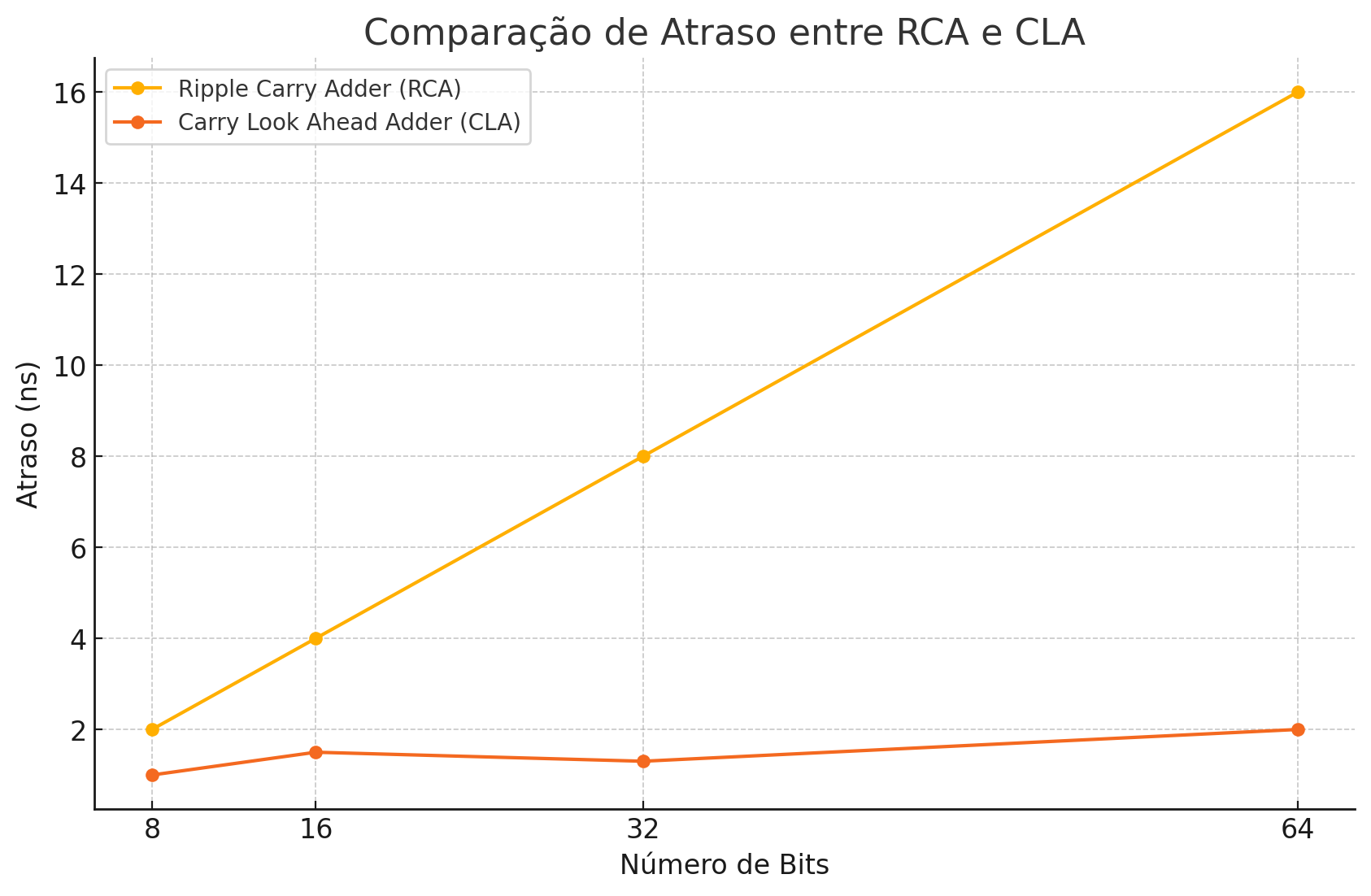

Gráfico de comparação do atraso

Diferença nos atrasos

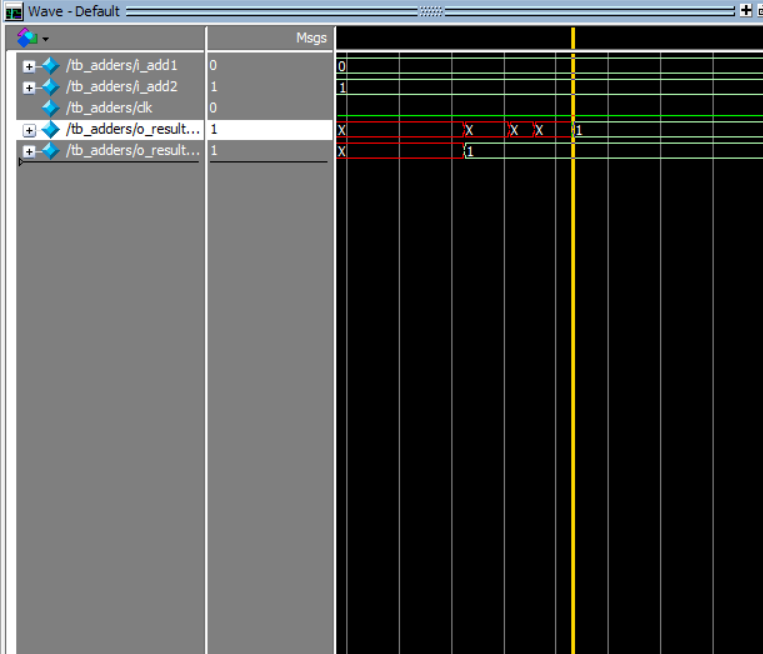

Aqui podemos observar, como exemplo, que utilizando 32 bits como parâmetro de largura, obtemos um atraso maior no módulo RCA em relação ao módulo CLA, o que corrobora com os dados obtidos no gráfico acima.

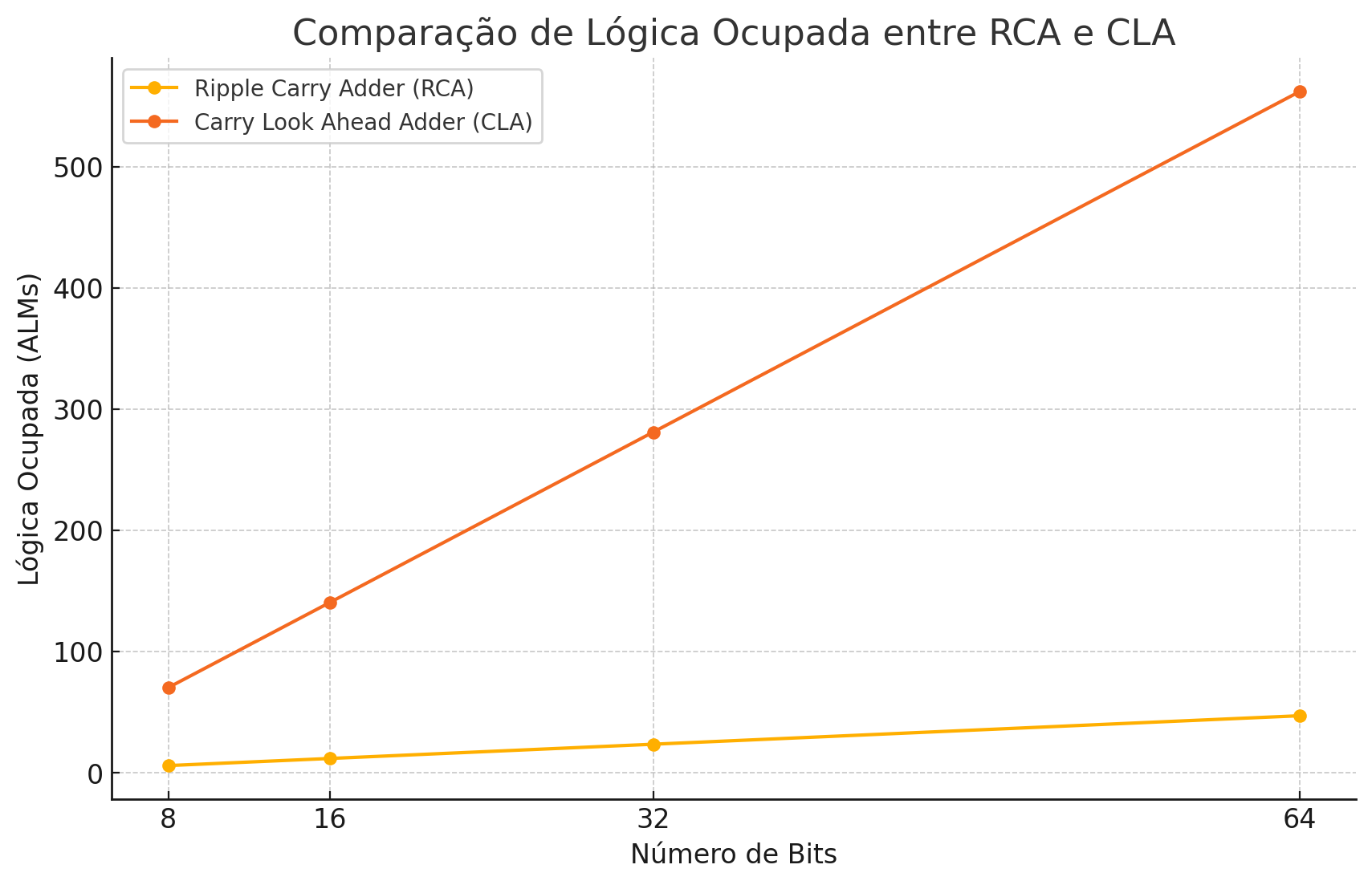

Comparação de ocupação (ALMs)
