Maquina de Estados Finitos (Moore vs Mealy)

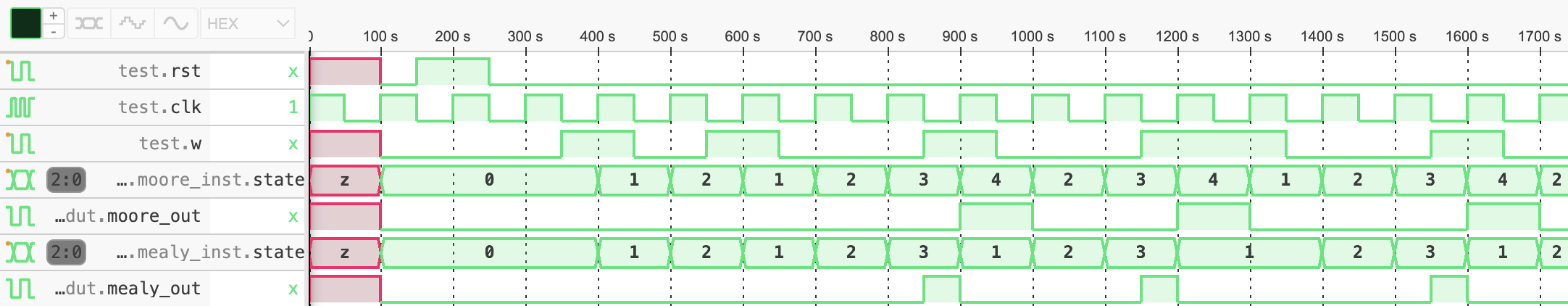

O objetivo desta prática é construir máquinas de estados finitos para reconhecer a sequência 1-0-0-1. Você deve criar uma implementação para o modelo de Moore e outra para o de Mealy. Ambas devem considerar que a sequência pode ser sobreposta, ou seja, 1-0-0-1-0-0-1 deve ser reconhecida duas vezes, conforme a figura a seguir:

Note que a máquina de Mealy é capaz de reconhecer a sequência antes da subida do clock da última entrada procurada.
