Trabalho Nº 3

Programando assembly para o processador ARM

1. Instruções Gerais

Grupos definidos no AVA da disciplina;
Ler o documento sobre Normas para entrega dos Relatórios;
- Opcionalmente, o relatório pode ser escrito no README.md;
Ler atentamente todo o enunciado deste trabalho antes de realizá-lo;
Consultar as referências adicionais e manuais sempre que necessário;
A entrega será no repositório gerado para o grupo no Classroom 50.
Tornar todo o código disponível no repositório, com instruções de reprodução dos experimentos realizados.

2. Objetivos da Prática

Conhecer o processador ARM e seu conjunto de instruções;
Familiarizar-se com a programação assembly para resolver problemas simples;
Realizar mudanças simples no processador (opcional);
Descrever as atividades gerais desenvolvidas no trabalho em um relatório.

3. Materiais e Equipamentos

Simulador VisUAL; ou
Simulador VisUAL2;
Documentação: Arm Armv8-A A32/T32 Instruction Set Architecture;
Unidade Lógica e Aritmética (ULA);
Processador ARM em Verilog (incompleto).

Nem todas as instruções são suportadas pelos simuladores.

4. Fundamentos teóricos

4.1. Manipulação de Imagens por Computador

A manipulação ou processamento de imagens por computador é uma área muito ampla, com diversas aplicações. Nesta seção veremos alguns aspectos básicos e exemplos de operações para que se possa usar problemas simples desta área no aprendizado da linguagem assembly do processador ARM.

Os monitores representam as cores usando o modelo de cores RGB, que é um modelo de cores aditivo em que as luzes vermelha (R), verde (G) e azul (B) são adicionadas para reproduzir uma ampla gama de cores. Suponha que tenhamos um byte para cada canal de cor. Assim, será possível representar \(2^{3 \times 8} = 16.777.216\) cores diferentes, com sequências de 3 bytes para cada pixel.

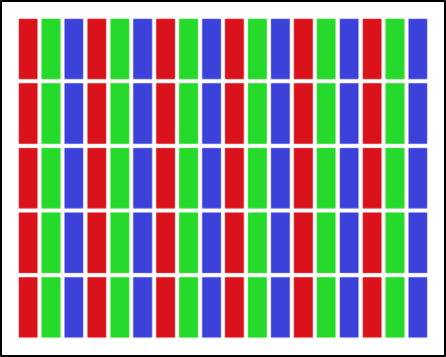

Modelo de cores RGB

Figura 1: Modelo de cores RGB ¹.

Alguns exemplos de cores são: branco (0xFFFFFF), vermelho (0xFF0000), verde (0x00FF00), azul (0x0000FF), amarelo (0xFFFF00), magenta (0xFF00FF), ciano (0x00FFFF) e preto (0x000000).

Arquivos de imagens podem possuir formatos bastante complexos, especialmente aqueles que compactam os dados da imagem para reduzir o tamanho do arquivo. Aqui vamos usar o formato bitmap (BMP), que é um dos mais simples e não possui compactação. No cabeçalho, nas imagens usadas aqui, estão 54 bytes com informações diversas, entre elas a largura e a altura da imagem ².

Aqui vamos usar uma foto muito conhecida da área de processamento de imagens. Vamos transformar a imagem original colorida em tons de cinza. Para isso, vamos igualar os canais de cor ³.

(a) Imagem original

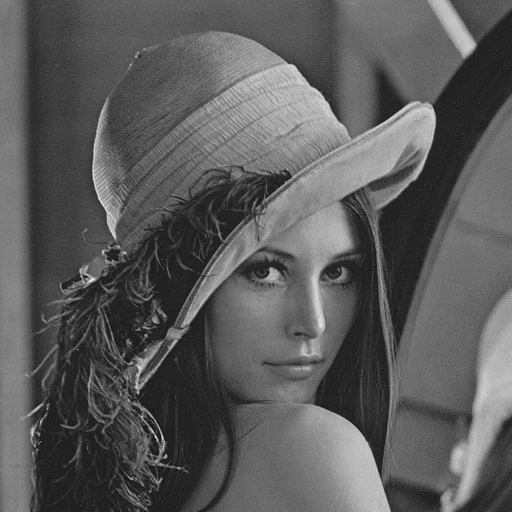

Imagem em tons de cinza (b) Imagem processada

Figura 2: Exemplo de processamento de imagem.

Para obter a imagem em tons de cinza, temos que percorrer cada pixel com o seguinte cálculo:

for (i = 0; i < size; i++) {
    b = buffer[i][2]; // blue
    g = buffer[i][1]; // green
    r = buffer[i][0]; // red
    gray = (r + (g << 1) + b) >> 2;
    out[i][2] = (unsigned char)gray;
    out[i][1] = (unsigned char)gray;
    out[i][0] = (unsigned char)gray;
}

Se quisermos obter uma imagem monocromática, podemos realizar o mesmo processo, estabelecendo um limiar (threshold) e colocando branco (255) para todos os pixels acima dele e preto (0) para todos os pixels abaixo dele. Encontrar um limiar adequado pode ser complexo. Para esta imagem, escolher o valor médio (127) não gera necessariamente o melhor resultado.

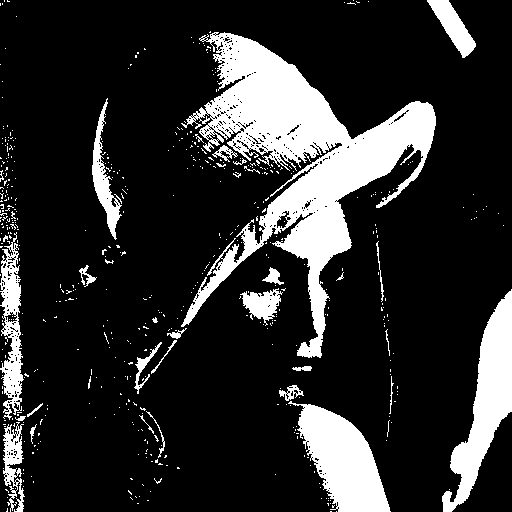

Imagem monocromática com limiar 127 (a) threshold = 127

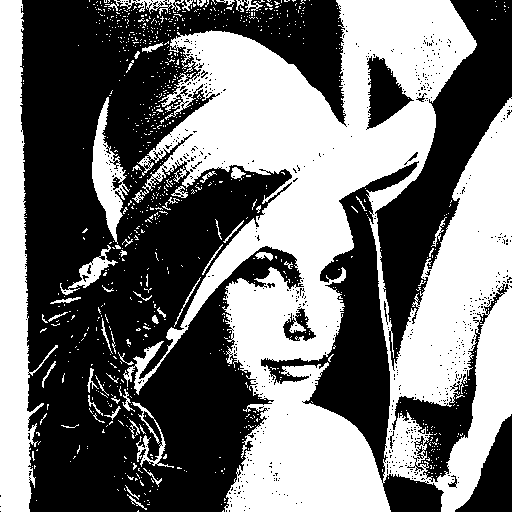

Imagem monocromática com limiar 95 (b) threshold = 95

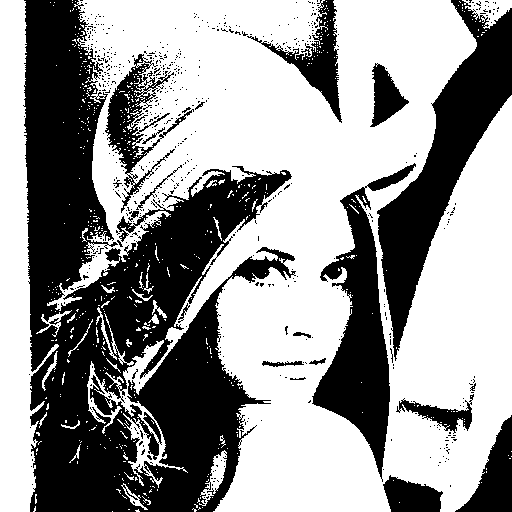

Imagem monocromática com limiar 79 (c) threshold = 79

Figura 3: Imagens em preto e branco com diferentes limiares.

Para auxiliar na escolha do limiar, podemos construir um histograma da imagem. Usando a imagem em escala de cinza, percorremos todos os seus pixels e contamos, agrupando pela intensidade. Os histogramas mostram que os limiares que dividem os pixels mais ou menos ao meio geram melhores resultados e não estão necessariamente no meio da escala.

Histograma com limiar 127 (a) threshold = 127

Histograma com limiar 95 (b) threshold = 95

Histograma com limiar 79 (c) threshold = 79

Figura 4: Histogramas com diferentes limiares em destaque.

Agora que já temos alguns exemplos de processamento de imagens possíveis, vamos implementá-los em assembly do ARM, mas primeiro vamos fazer um pequeno ajuste para simplificar. Vamos usar o modelo de cores ARGB. Neste modelo, o canal A é usado para representar transparência, mas nós vamos ignorá-lo. Vamos usar seu formato apenas para ter um pixel em cada palavra da memória (32 bits), facilitando o endereçamento por palavras.

Modelo de cores ARGB

Figura 5: Modelo de cores ARGB.

4.2. Compilação com GCC e execução com QEMU

Além dos simuladores VisUAL e VisUAL2, é possível testar uma função ARM em conjunto com um programa C usando compilação cruzada com GCC e execução no QEMU. O exemplo disponível em labs/arm converte uma imagem RGB para tons de cinza usando a função convert_grayscale, implementada em convert_grayscale.arm.s.

A função possui a seguinte interface em C:

void convert_grayscale(int width, int height, uint8_t *pixels);

O vetor pixels contém width * height * 3 bytes RGB intercalados. A conversão é feita no próprio vetor: para cada pixel, os três componentes são substituídos por:

1	`cinza = (vermelho + 2 * verde + azul) >> 2`

Dependências

Em um ambiente Debian/Ubuntu, instale o compilador cruzado ARM e o emulador QEMU:

sudo apt install gcc-arm-linux-gnueabihf qemu-user

Compilar e executar

Acesse o diretório do laboratório e compile o programa:

1 2	`cd labs/arm make`

O programa recebe a largura e a altura na linha de comando e lê os bytes RGB, em decimal, pela entrada padrão. Ele imprime um byte de cinza por pixel:

printf '255 0 0 0 255 0 0 0 255 255 255 255\n' | \
    qemu-arm ./convert_grayscale 2 2

Saída esperada:

1	`63 127 63 255`

O teste automatizado compila o programa e executa o mesmo caso:

1	`make test`

Para executar o caso de demonstração definido no Makefile:

1	`make run`

Para remover o executável e os arquivos objeto gerados:

1	`make clean`

Também é possível escolher outro compilador cruzado ou outro executável QEMU:

make CROSS=arm-linux-gnueabihf QEMU=qemu-arm

5. Procedimentos

Para realização deste trabalho, o grupo deverá implementar obrigatoriamente no mínimo 5 programas em assembly do ARM para processamento de imagens. As duas primeiras implementações serão efetuadas por todos os grupos; as outras podem ser escolhidas livremente a partir do número 3 da lista a seguir:

(obrigatório) Implementar um programa para converter uma imagem colorida para tons de cinza;
(obrigatório) Implementar um programa para converter uma imagem para preto e branco;
Implementar um programa para gerar o histograma de uma imagem;
Implementar um dos programas obrigatórios usando o modelo RGB (24 bits), ou seja, com dados desalinhados na memória;
Implementar um dos programas obrigatórios com operações de ponto flutuante usando a equação \(gray = 0,299 \times R + 0,587 \times G + 0,114 \times B\);
Implementar um programa para borrar uma imagem (blur);
Simular qualquer um desses programas no Processador ARM em Verilog (incompleto). Será preciso completar as instruções faltantes;
Implementar um programa para espelhar horizontalmente e/ou verticalmente uma imagem, tratando corretamente a ordem dos pixels e o cabeçalho BMP;
Implementar um detector de bordas simples, como Sobel ou diferença entre pixels vizinhos, usando apenas operações inteiras e comparar o resultado com uma imagem de referência;
Implementar um ajuste de brilho ou contraste em assembly, saturando os valores no intervalo [0, 255] e avaliando o efeito em imagens claras e escuras.
